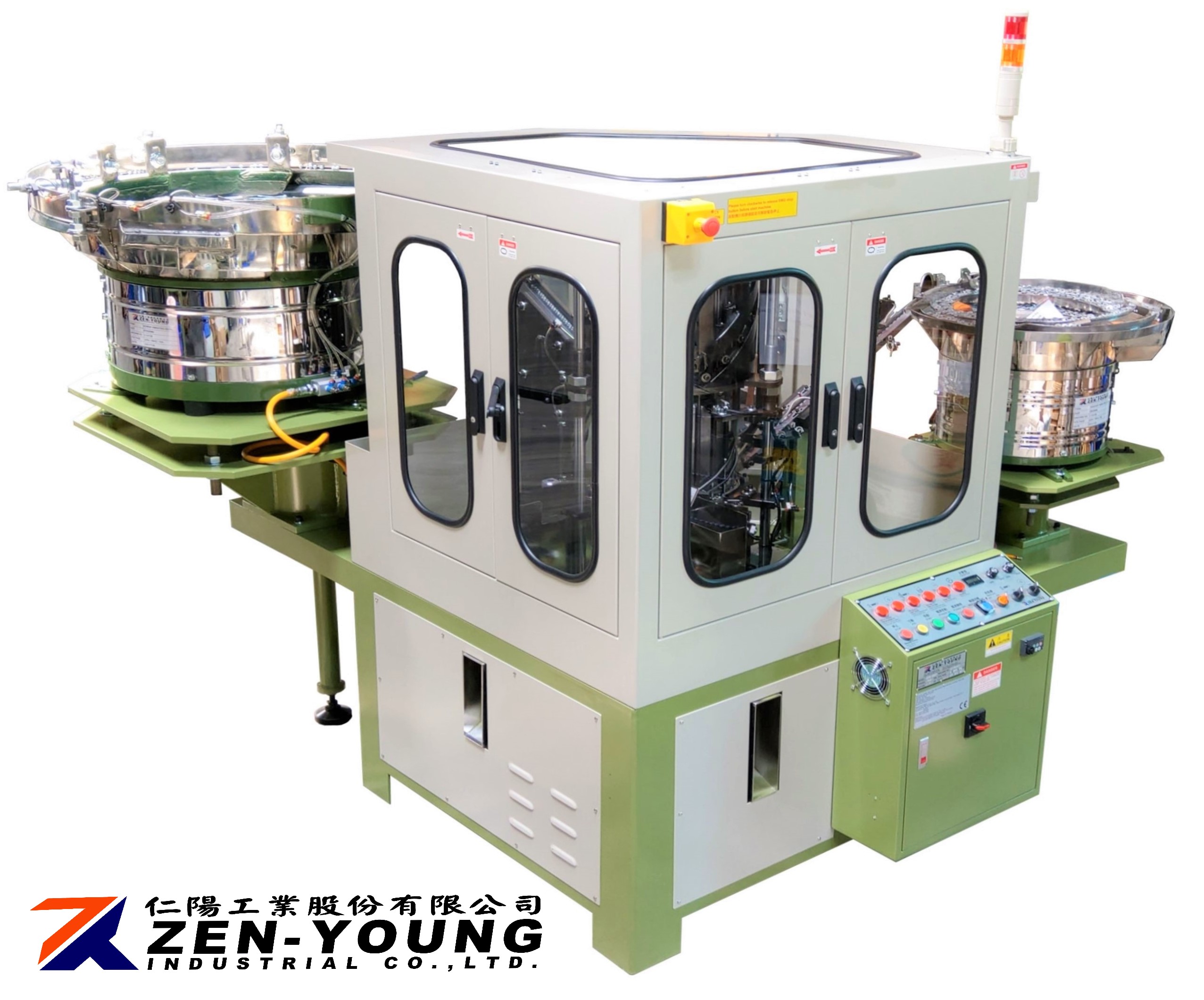

長鑽尾螺絲與碗型/黏鐵橡膠華司組合機

長鑽尾螺絲與碗型/黏鐵橡膠華司組合機

長鑽尾螺絲與華司組合機

商品型號: ZYL

  • 解決因長尺寸會彎曲變形的螺絲而無法自動化組裝華司的問題.對於不同形式的華司(碗形﹑PVC﹑EPDM黏鐵華司) 可以更換模具去組裝。

  • 組裝後,華司會緊貼在螺絲頭部底下。


目錄下載: Download Now !

商品特點:

新型專利 No. M423015

  • 組裝不同尺寸的螺絲,不需更換模具 / 組裝不同尺寸及型式的華司,可更換模具.

  • 此機型的組合方式可以組裝帶有翅膀的螺絲,以及因熱處理而變形彎曲的長螺絲和頭部稍微偏斜的螺絲 .

  •  組裝時,遇到夾尾金屬片及組裝後產生華司的粉屑可以輕易排除.
  • 連續組裝模式,組裝速度快及穩定,操作簡單,故障排除容易.

  • 停車補料/自動驅動系統-當振動盤補料來不及時,機械會停止運轉,等待補料完成後,

    機械會再自動啟動不需要人員去按啟動按鈕,減少人力操作,增加生產效率.

  • 100%篩選功能可對於未組合的螺絲或華司作分開.

  • 機械在長時間運轉後,零件幾乎零耗損,可省下日後機械維修的時間及金錢.







機型
Model
螺絲外徑
Screw Diameter
螺絲長度
Screw Length
華司
Washer
組合速度
Output
ZYL-75 4.8/5.5/6.3 mm 19~75 mm  黏鐵 / PVC/ 碗型華司
Bonded EPDM / PVC /BAZ Washer
300~520 PCS/MIN
ZYL-125 4.8/5.5/6.3 mm 19~125 mm 280~500 PCS/MIN
ZYL-250 4.8/5.5/6.3 mm 50~250 mm 150~450 PCS/MIN
ZYL-300 4.8/5.5/6.3 mm 50~300 mm 100~400 PCS/MIN
認証:
  • CE
訂購資訊:
  • 最小訂購量: 1台
  • 自行開發商品
